Подъемник скиповый

1.Назначение изделия.

1.1.Подъемник скиповый предназначен для подъема и загрузки сыпучих материалов (песок, щебень, керамзит и т.п.) в смеситель.

1.2. Подъемник скиповый эксплуатируются на открытых и закрытых площадках при температуре окружающей среды от -20°С до +40°С.

2.Техническая характеристика.



Наименование показателей

БСУ

ПБСУ

Емкость загрузочного ковша, м3

1,7

1,04

Скорость перемещения
загрузочного ковша, м/с

0,24

0,24

Время подъема загрузочного
ковша, с

22-32

14-17

Максимальная высота подъема
 ковша скипа, м

5,0-6,7

3,0

Угол наклона направляющих
скипа к горизонту, град

73

73

Мощность электродвигателя, кВт

7,5

5.5

Масса, кг

1980

970



Габаритные размеры установки скипового подъемника.







Наименование показателей

БСУ

ПБСУ

Ширина, мм

2640

1454

Высота , мм

7230-7590

4120

Длинна с ковшом в нижнем положении, мм



4130

2150

3.Состав изделия и комплект поставки.

 Подъемник    скиповый    поставляется   предприятием-
изговителем в следующей комплектности:
-направляющие (верхняя и нижняя части);
-лебедка в сборе;
-ковш загрузочный;
-трос;
-паспорт.

4.Устройство и принцип работы.

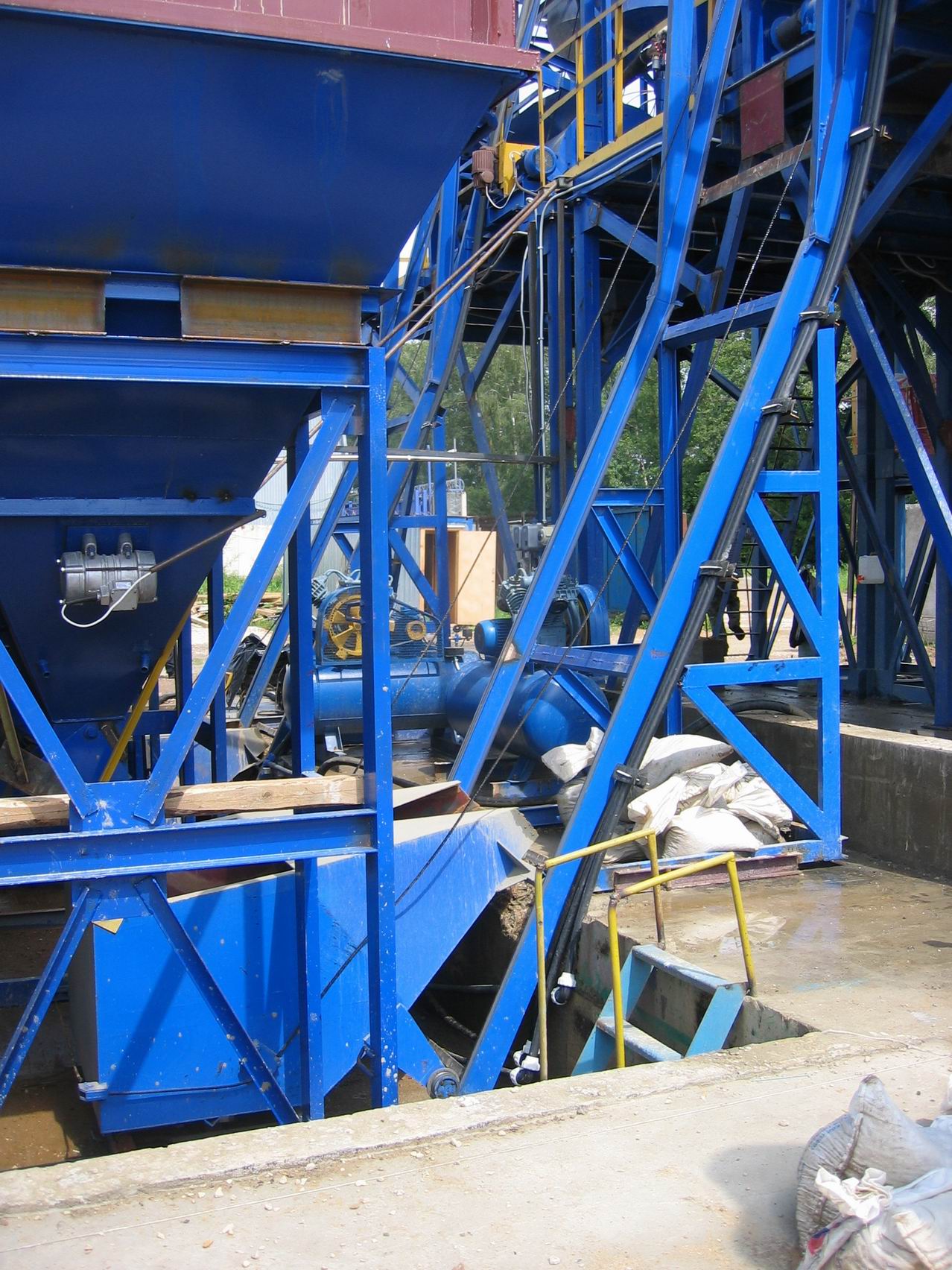

4.1. Подъемник скиповый состоит из  ковша,
направляющих и привода перемещения  ковша.

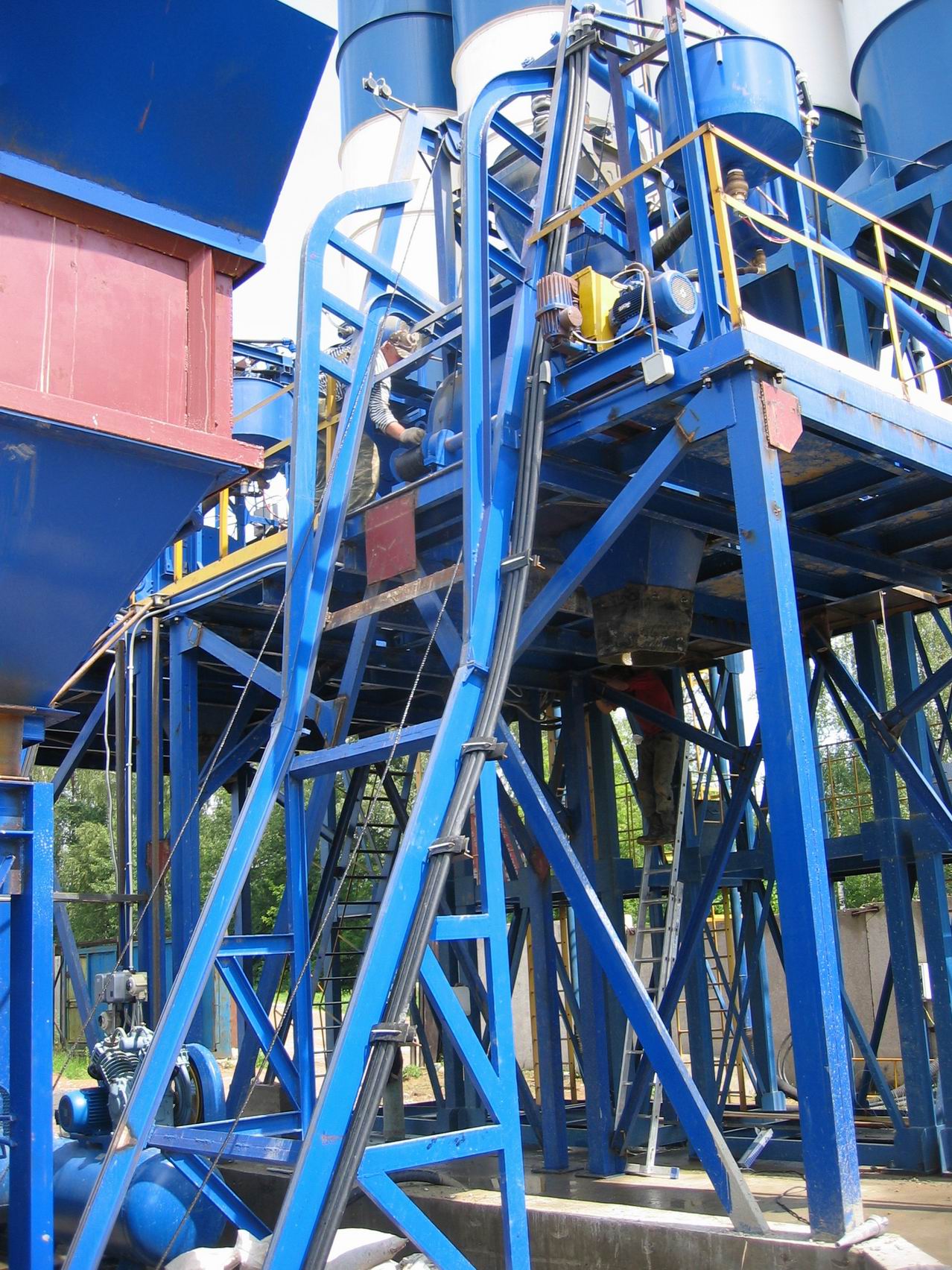

4.2.Загруженный ковш на колесах по направляющим швеллерам с помощью привода поднимается вверх.
В верхнем конце пути по изгибающимся направляющим
ковш поворачивается передней частью вниз и высыпает загрузочный материал в загрузочную воронку смесителя.
